Atril de Conservación Qirab™ - QCC50

Un atril para la conservación de manuscritos diseñado en código abierto.

Introducción

El Atril de Conservación Qirab™ es un soporte para libros, diseñado en código abierto, que permite mantener los libros abiertos de forma segura durante el tratamiento de conservación, el análisis científico, la documentación y los trabajos de preservación. Facilita la fijación del libro en una posición estable y regulable sin presión excesiva.

Qirab Conservation Cradle version 1

Los planos del QCC50 están disponibles, gratuitamente, para que cualquiera pueda construir su propio atril. Está fabricado utilizando materiales estándar y piezas impresas en 3D.

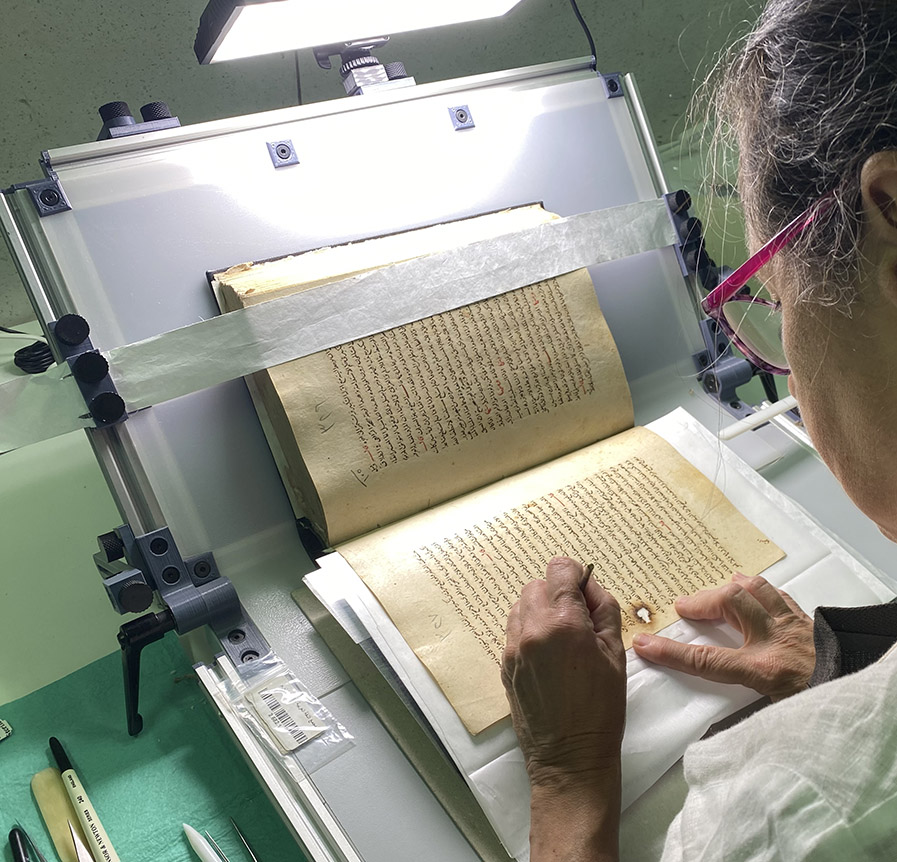

Qirab Conservation Cradle with Tyvek Tool

Antecedentes

El modelo del Atril de Conservación Qirab™ se inspiró en el trabajo de Roger S. Williams1 y el equipo de la Universidad Northwestern sobre el Adaptable Conservation Book Support2 así como en las posteriores versiones mejoradas, impresas en 3D, realizadas en el Museo Auckland War Memorial Museum3.

Jeff Peachy diseñó un atril4 similar para trabajos de conservación que vende como producto comercial.

Diseño

El diseño del Atril de Conservación Qirab™ consiste en un marco de perfil de aluminio de 20 mm, montado con bisagras impresas en 3D, sobre una base de madera. La base proporciona una superficie de trabajo limpia y estable a la que se pueden acoplar diversas herramientas impresas en 3D.

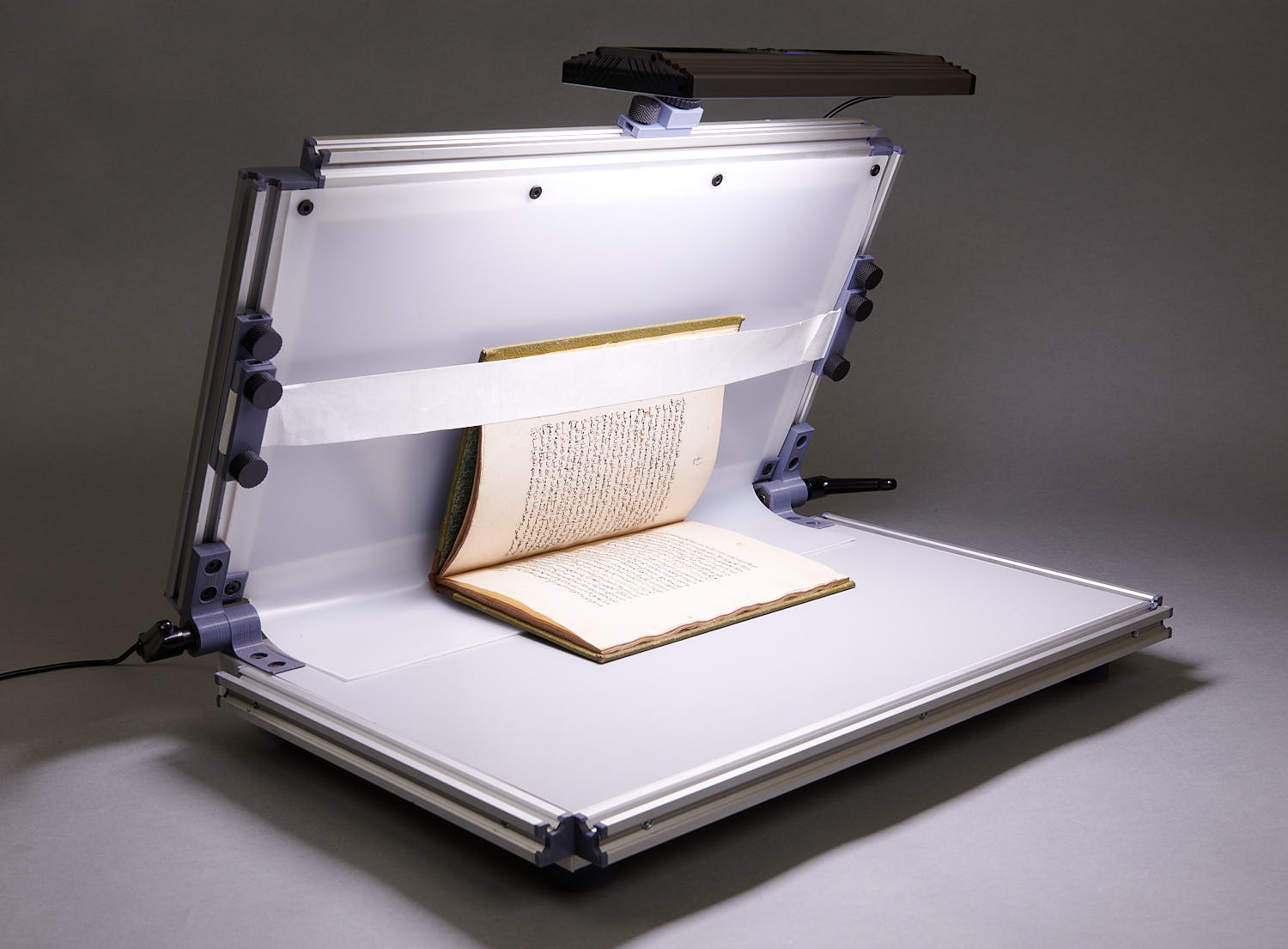

Qirab Conservation Cradle with light

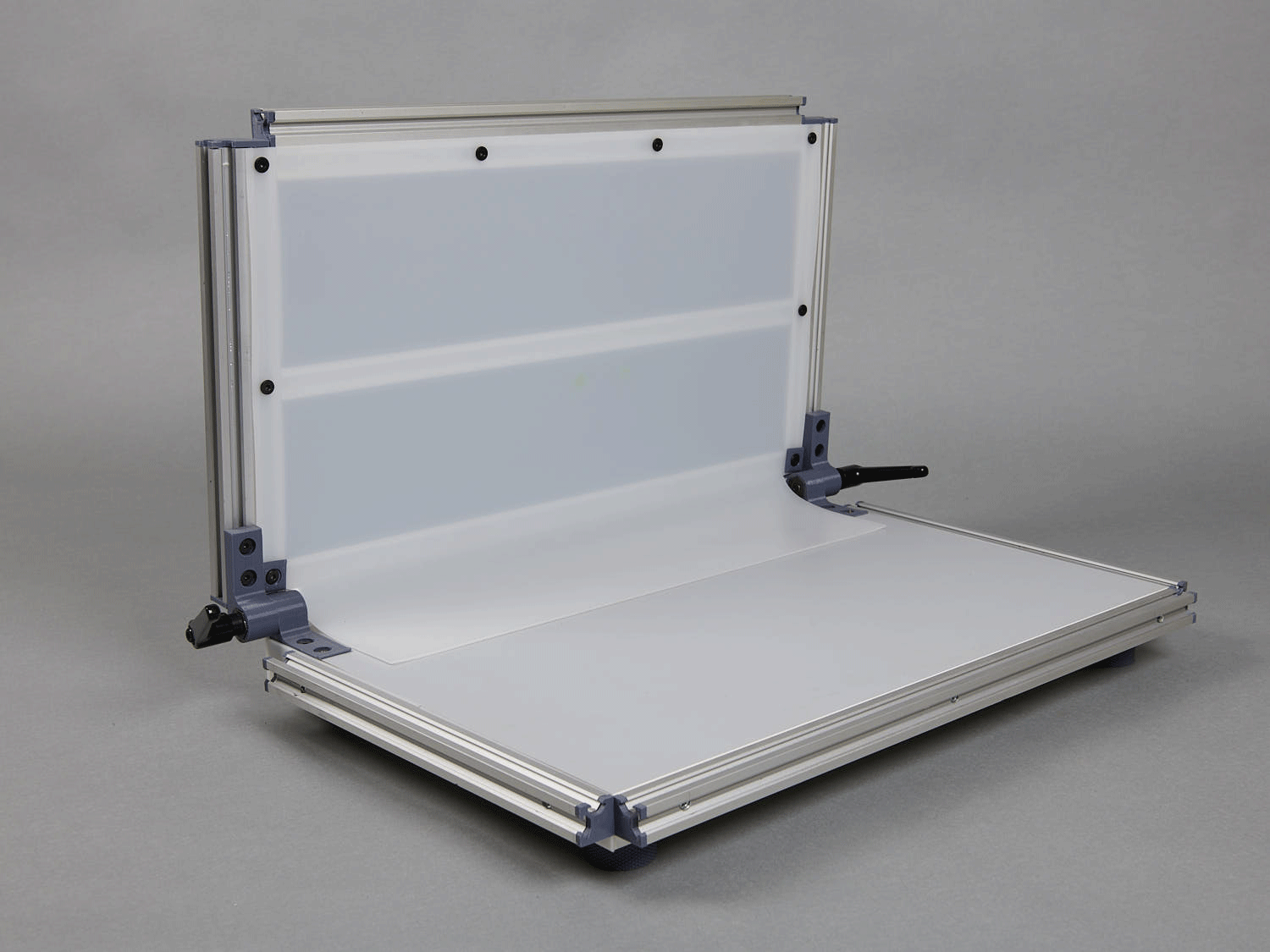

Qirab Conservation Cradle adustablility

El conjunto de herramientas impresas en 3D incluye un portaherramientas, un soporte de zapata fría (cold shoe) para luz, espátulas, varillas, un soporte para tarjetas de calibración de color y un soporte magnético de sujeción de páginas, para tiras de tyvek o mylar. Todas las herramientas están diseñadas para que su uso en manuscritos o libros raros sea seguro desde el punto de vista de la conservación.

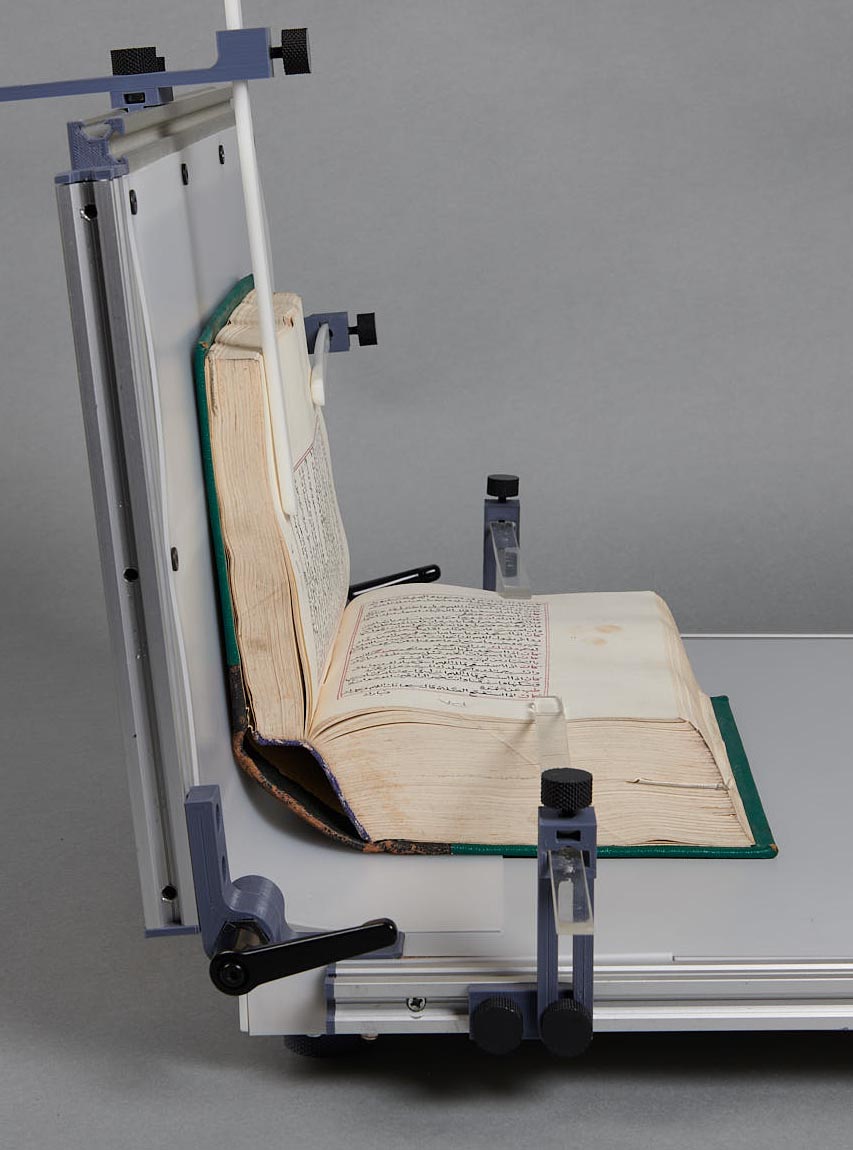

Close up detail view of Qirab Conservation Cradle tools

Las herramientas se guardan en dos compartimentos del atril para facilitar su almacenamiento y transporte.

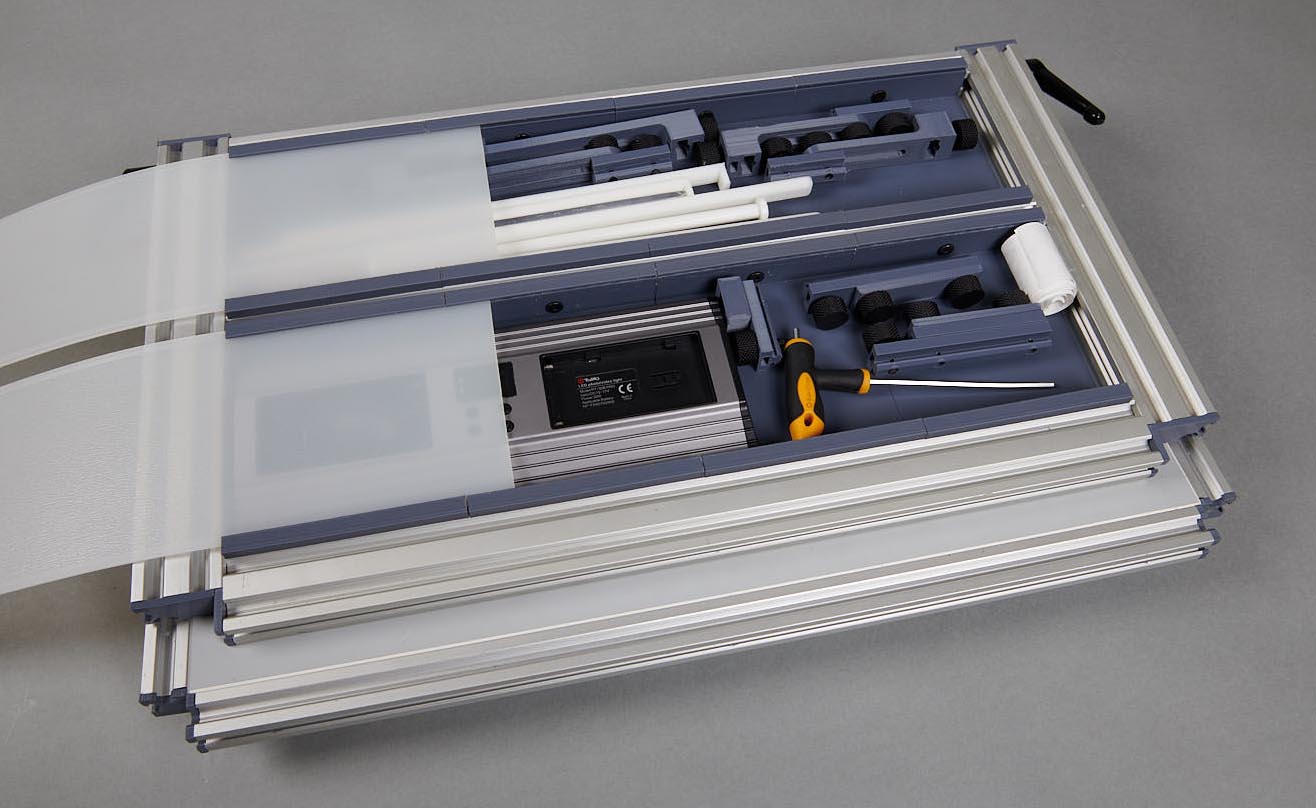

Qirab Conservations Cradle Internal Tool Strage

Descarga

Los diseños CAD, los archivos imprimibles en 3D, la lista de materiales y las instrucciones para montar el Atril de conservación Qirab™ QCC50, están disponibles en Qirab Qirab™ Github.

QDC50 ZIP Descarga

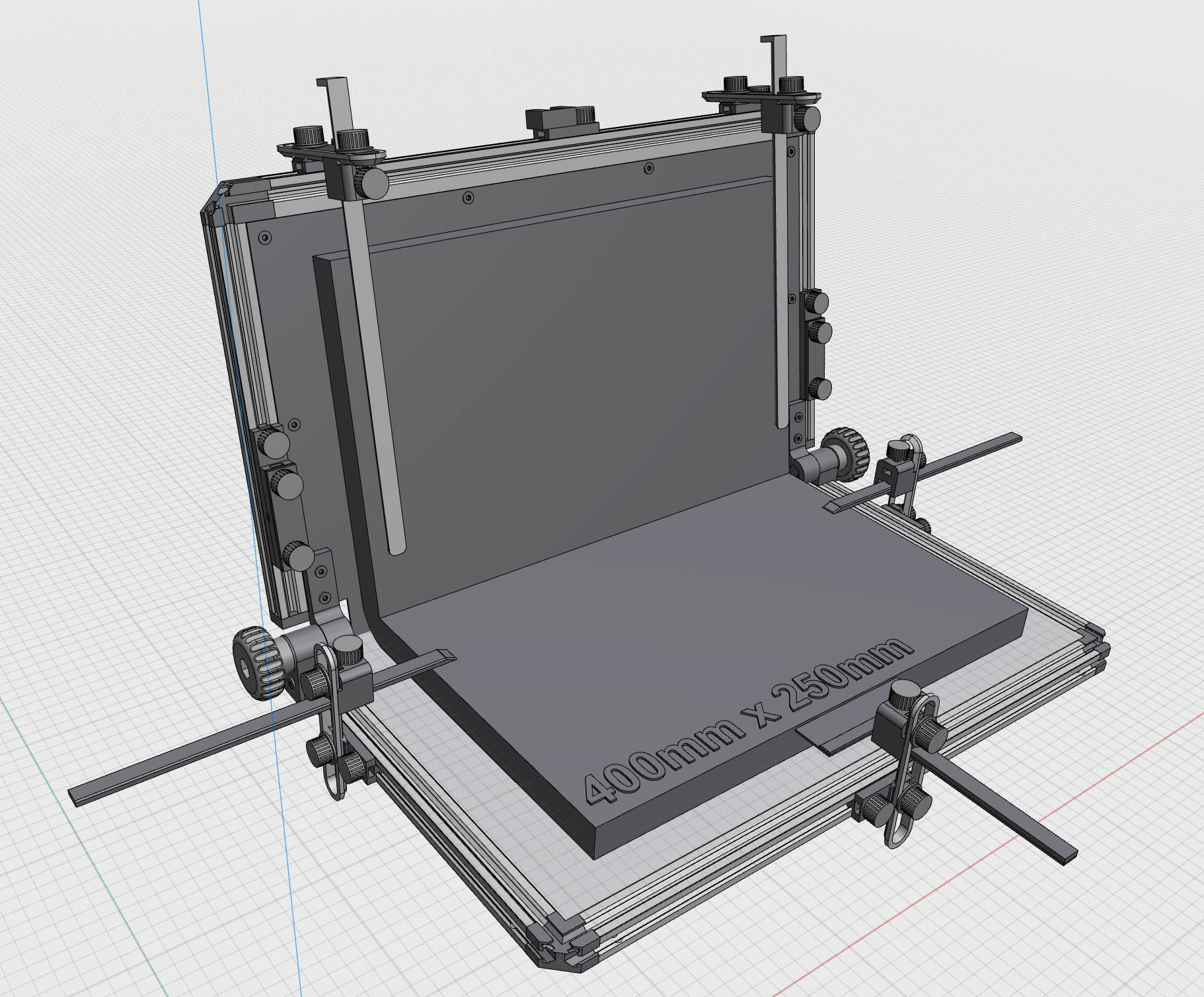

Qirab™ Conservation Cradle CAD

Estamos abiertos a incorporar mejoras o diseños de herramientas, desde la comunidad profesional, en futuras versiones del atril de conservación.

Licencia

El diseño del Atril de Conservación Qirab™ está bajo una licencia de Creative Commons Attribution-ShareAlike 4.0 International License.
Creative Commons License

  1. William, Roger S. “ADAPTABLE CONSERVATION BOOK SUPPORT.” Roger S. Williams, https://www.roger-s-williams.com/research#/adaptable-conservation-book-support/. ↩︎

  2. “BPG Materials, Equipment, and Tools.” American Institute for Conservation Wiki, 4 Nov. 2021, https://www.conservation-wiki.com/wiki/BPG_Materials,_Equipment,_and_Tools#Adaptable_Conservation_Book_Support. ↩︎

  3. “Newest Trick in the Book.” Auckland War Memorial Museum, 2020, https://www.aucklandmuseum.com/discover/stories/blog/2020/newest-trick-in-the-book. ↩︎

  4. Peachy, Jeff. “Book Fixture.” Peachey Tools, https://www.peacheytools.com/shop/book-fixture. ↩︎
